前 言:

  这几天总算是将I2C通信协议的verilog设计写好了，并成功完成了与EEPROM的数据交互。虽说Vivado中有AXI_IIC模块，但博主认为IIC通信协议是用来训练自己逻辑的再好不过的选择了，因此自己手写一个硬件IIC还是有必要的。在设计过程中遇到了一个非常奇怪的问题，就是Vivado对于模块中内嵌例化的三态门无法综合的问题，简单来说就是无法综合inout定义的信号，故开篇来记录下解决的过程。

  废话不多说，先上开源下载链接。

开源资料:

 IP核及测试SOC

  (测试SOC)IIC_test

  (AXI_IIC接口IP)AXI_IIC_Master2

 软件库支持

  IIC_Master_user

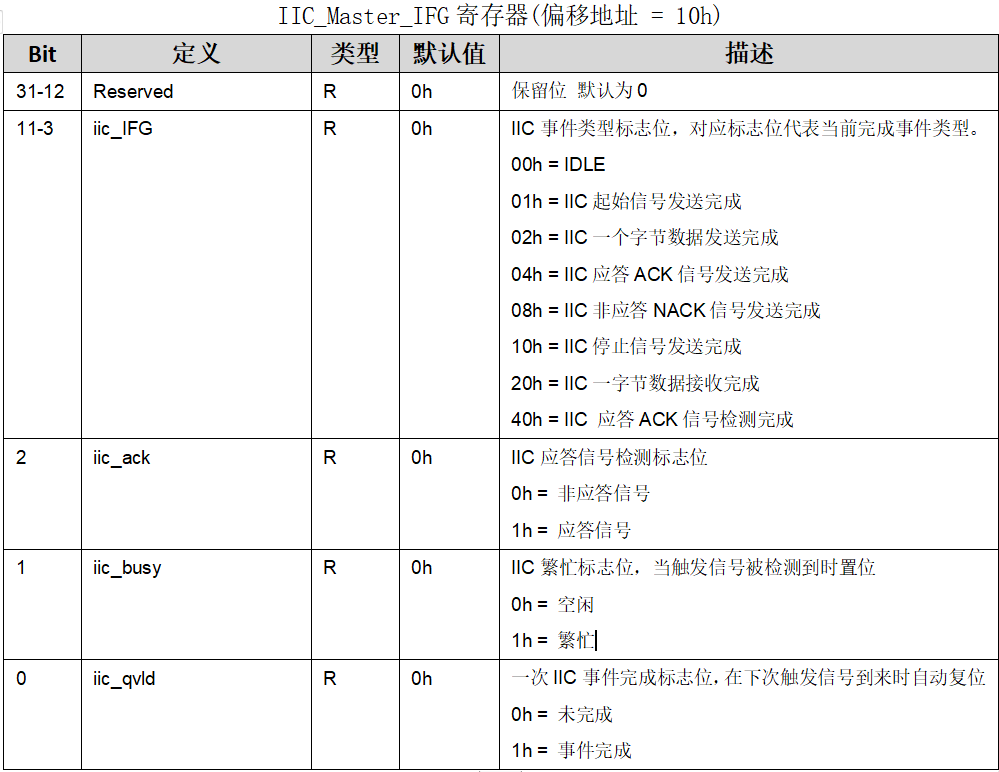

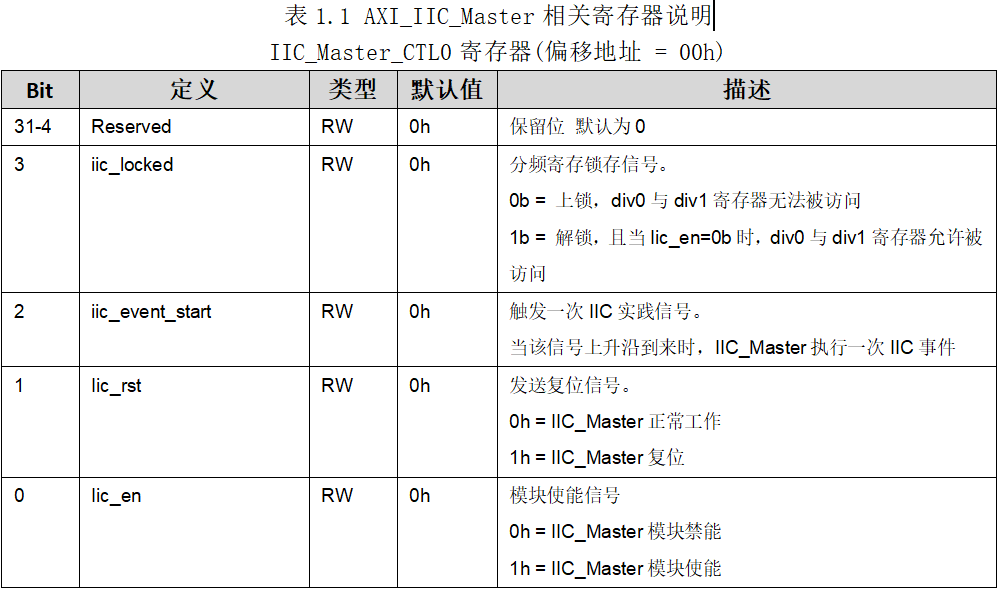

IP核信号说明:

遇到的问题:

  在设计中，遇到的最头疼也是最奇怪的问题就是inout端口无法综合的问题，接下来写一下该问题的解决过程。

  IIC属于半双工通信总线，所以对于SDA数据线既要能够作为输出发送数据，又要作为输入接收数据。这就涉及到了输入输出端口的设计，代码如下。

module tri_io( input tri_i, input tri_t, output tri_o, inout tri_p ); assign tri_p = (tri_t == 1'b1) ? tri_i : 1'bz; assign tri_o = tri_p; endmodule

  tri_t为三态门的输入输出方向控制信号，当tri_t=1'b1时，tri_p的值将等于tri_i,此时tri_p作为输出。当tri_t = 1'b0时，tri_p的值为高阻态，即此时tri_p值由外接设备决定，并将该值通过tri_o输出。

  以上代码综合出的电路按理如下。

  但在Vivado综合后，烧录进fpga的电路在设置该端口为输入情况下，无法进行高低电平的识别，甚至将IO口直接拉至电源电压，也无法识别高电平，该端口的读数永远为低电平。

  在百思不得其解的情况下，我列出了如下几个可能原因一一排查

  1.三态门代码错误。

  2.IIC设备SDA总线需要上拉，但在约束时未进行上下拉进行约束。

  3.Vivado无法综合inout逻辑。

  对于第一种可能性，我将代码在quartus上进行实现，并烧录调试，发现是可以实现输入检测的。说明代码是没有错误的。

  对于第二种可能性，我在约束文件中添加如下上拉约束。

set_property PULLUP true [get_ports iic_sda]

  通过漫长的编译后下载到zynq中，结果显而易见，仍然为低电平。

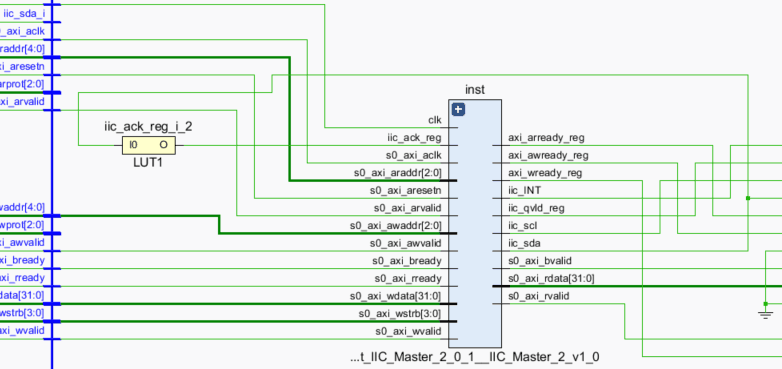

  那就剩下第三种可能性了，如果Vivado无法综合inout逻辑，那这个三态门综合出的结果是什么呢? 打开RTL原理图后，发现三态门被综合成下面这个样子：

  没错，vivado将三态门综合成了LUT资源，图中的LUT1。

  对于这种综合结果，与三态门相差甚远，但也可以解释为什么读数总为0了。为了解决这个综合错误问题，我尝试将三态门的逻辑放置到顶层top中，具体做法是将三态门单独封装成一个IP核，并在bd设计中调用，自以为这种直接连接IO口的逻辑，应该不会综合错误了吧。但结果令人大跌眼镜，Vivado综合出的结果如下。

  这种综合结果仅在“形状”上与三态门相似，功能相差了十万八千里。也就是说在输入时，高阻逻辑被综合成了逻辑0。这就基本确定，Vivado无法综合inout逻辑。这让我突然想到前几个月在xilinx开发板上移植CPU时，总线错误问题，大概率和这个是一个原因了。

  那既然vivado无法综合三态门，难道真的无法设计输入输出口了吗，答案肯定是行的，如果无法综合inout逻辑，那三态门肯定是在FPGA上的既定的资源。问题是如何去使用。

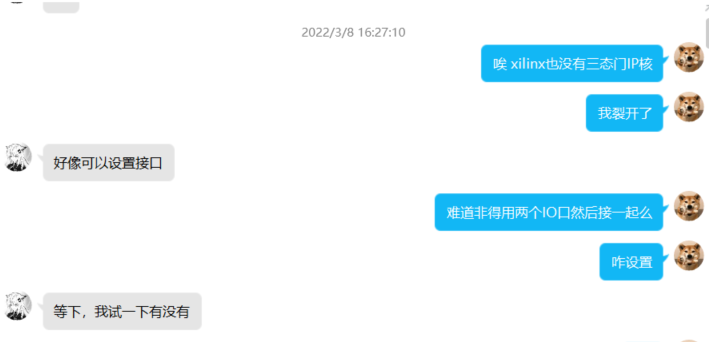

  于是我寻找了外援，同学“储大佬”，

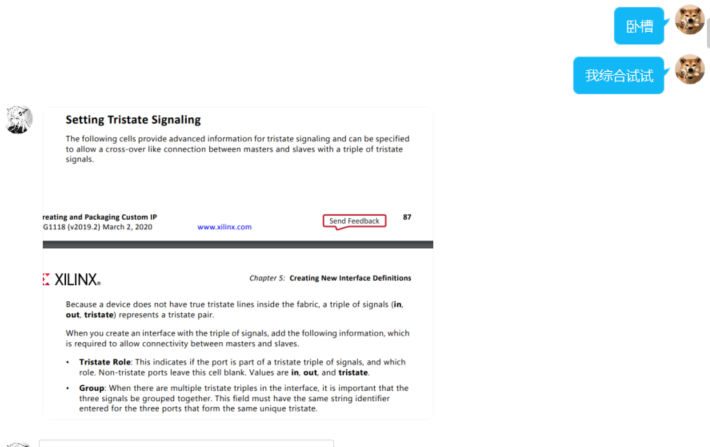

  储大佬提到一个我忽略的问题-总线接口。随机给我发来了手册截图。

  手册中提到了用三态缓冲器来间接定义三态门的方法，具体就是通过对tri_i tri_o tri_t三个信号绑定一个三态门总线。

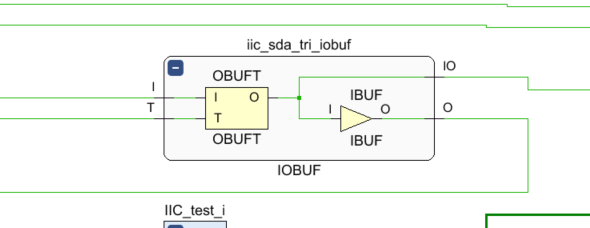

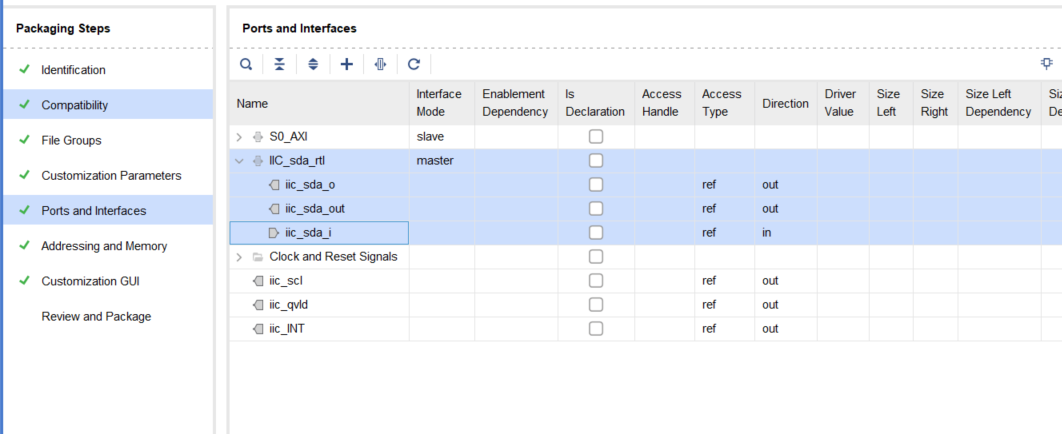

  具体操作方法就是点击页面的加号在Interface Definition中找到gpio_rtl，再将信号一一绑定即可。重新设计完IP核后，进行综合和RTL分析，总算得到了心心念念的三态门。

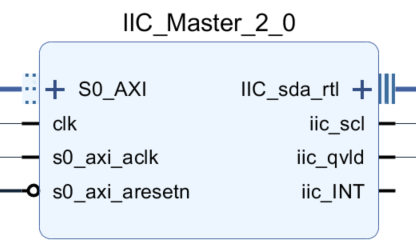

  至此，三态门综合错误问题解决。总结一下，Vivado是无法综合inout逻辑的，三态门作为既定的资源，也只能对真正存在的物理IO使用，具体方法就是通过Interface进行总线绑定，通过三态缓冲器驱动三态门。最后再放一张修改后的IP核图。
